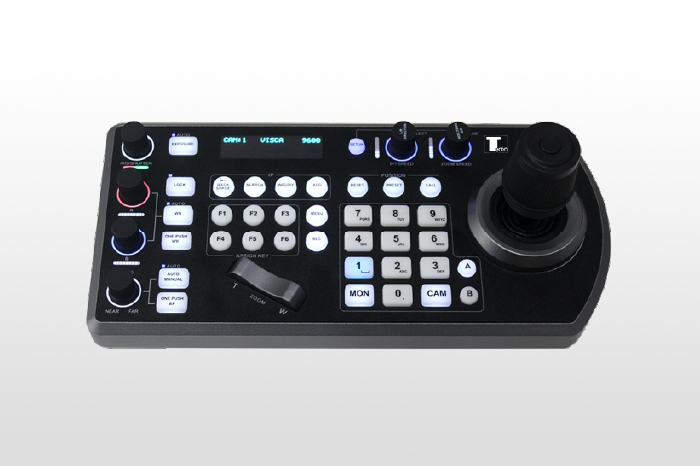

產品特性
■ 支持串行RS232 / RS422和IP的混合聯控，支持協議：Visca，Pelco D/P，Onvif，Visca over IP 支持快速訪問控制
■ 支持2組RS422串口VISCA協議菊花鏈控制2x7臺攝像機單個網絡上不限制控制器，控制255臺IP攝像機；
■ 高質量的同步六向操縱桿控制，多色按鍵/旋鈕指示燈，獨立雙電源供電：DC 12V ,POE；
■ 靈巧，符合人體工程學的PTZ控制多臺遠程攝像機，用于現場活動制作和內容創作；
■ 應用: 教育，廣播，視頻會議，教堂等；
■ 高質量四維搖桿調節平移和俯仰，以及通過手柄或單獨的 Seesaw 控制桿控制變焦，也可以使用雙手同時操縱變焦和
■ 平移及俯仰。輕松實現專業視頻制作；
■ 專用旋鈕和控制按鈕可簡化對常用攝像機功能的直接訪問，而無需使用攝像機菜單；
■ 快捷圖像調整功能，通過專用旋鈕及按鈕，包括自動曝光等級、快門、光圈、增益、白平衡、聚焦等可直調節；
■ 控制器支持串行RS232 / RS422和IP混合控制。 允許在一個控制器上使用RS232 / RS422 / IP控制單個系統中的攝像
■ ■ 機使用IP控制，控制器可自動搜索系統中的IP攝像機，快速分配攝像機IP地址。支持Onvif、VISCA over IP；
■ 多達256個預置位，帶有圖像參數記憶功能及4條軌跡記憶存儲，方便快速調用攝像機的運動（需攝像機支持）；
■ 支持2組RS422串口VISCA協議菊花鏈控制2x7臺攝像機，混合控制最多可達255臺攝像機（IP或IP+RS232/RS422）；
■ 6個可選ASSIGN功能鍵，可以為ASSIGN按鈕分配附加功能；
■ 多色按鍵/旋鈕照明指示攝像機當前狀態；
■ 可控制TENON全部CA、MT、RE系列攝像機，同時兼容Sony BCR、SRG等系列PTZ攝像機以及市場上大多數支持
RS232 /RS422 / RS485 / IP控制的PTZ攝像機；
■ 通過USB口可對控制器及時升級，以保持控制器的性能最新；
■ 正常Tally/直播Tally/觸點模式；
■ 獨立電源接口供電，POE供電。
技術參數
型號 CA-2023-R CA-2023-RN
輸入/輸出接口
控制輸入/輸出 RS232:RJ45 X1 RS232:R45 x1
RS422:RJ45 x2 RS422:RJ45 x2
LAN:RJ45 X1(未激活) LAN:RJ45 X110BASE-T/100BASETX自動檢測
Tally輸入/觸點: 9pin x1 Tally輸入/觸點: 9pin x1
USB2.0:Type A x1 USB2.0:Type Ax1
控制信號格式 波特率:2400/4800/9600/19200/38400(用于RS232/RS422)
電源連接器 JEITA 4型(DC 12V IN)
用戶界面
顯示器 LED
速度控制 2個(對應的云臺、變焦)
Seesaw變焦桿 有
搖桿變焦環 有
可分配按鍵 6
攝像機控制
控制攝像機最大數量 允許在單個系統中組合使用多個協議，最多可控制255臺攝像機。
IP控制最大數量 - Onvif/VISCA over IP:255
串行控制數量 RS232:7(VISCA) RS422:7x2(VISCA) RS485:255(Pelco P/D)
控制協議 Pelco P/D: RS485 Pelco P/D :RS485
Visca: R5232/RS422 Visca :RS232/RS422Onvif,VISCA over IP
-
最大控制器數量/系統 不限
按鍵/旋鈕指示燈 有
按鈕/旋鈕直接功能
曝光模式選擇 按鈕
鍵式白平衡調節 按鈕
背光補償開關 按鈕
顯示白平衡、光圈、增益、快門、聚焦狀態 是
白平衡模式選擇 按鈕
R、B增益調節 按鈕
光圖值調節 按鈕
快門速度調節 按鈕
聚焦模式選擇 按鈕
鍵發聚焦 按鈕
手動聚焦 按鈕
通用指標
輸入電壓 DC12V(6V~48V),POE(IP),可通過接線盒Controller端口給鍵盤RS422/232端口供電。傳輸距離高達80-100米
功率消耗 3W
工作溫度 0C~40，(32F~104F)
存儲溫度 -20°C--60°C，(-4F-140F)
尺寸 278mm x 132mm x 99.5mm
重量 1.1kg
標配件 電源適配器(110V AC220V AC to 12V DC)X1連接盒x1,RJ-45控制連接線x1,Tally燈鳳凰連接端子x1,磁性底座支架x1,用戶手冊
可選配件 RJ-45轉鳳凰端子連接線x1,J-45連接器x1,RS232轉8 PIN 鳳凰端子連接線X1
注意 可用功能/規格取決于攝像機;設備可能因版本因素而功能/規格不同;USB2.0僅用于固件升級
